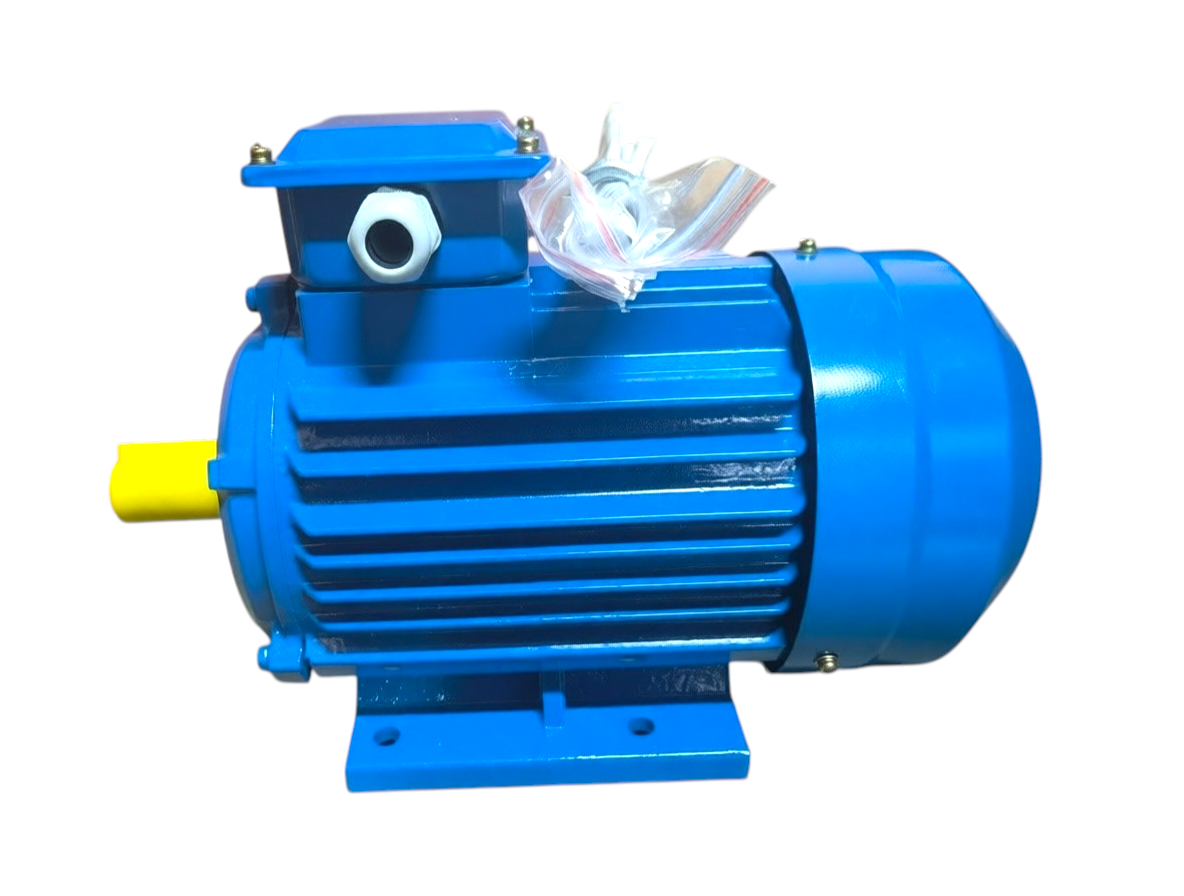

Асинхронные электродвигатели серии АИР100S применяются практически во всех отраслях промышленности и сельского хозяйства. Они предназначены для привода вентиляционного оборудования, станков, насосов, компрессорных установок, эскалаторов и других машин.

Структура условного обозначения

АИ ‒ асинхронная унифицированная серия;
Р ‒ привязка мощностей к установочно-присоединительным размерам по РС 3031-71;
100 ‒ габарит, мм;
S ‒ установочные размеры по длине станины;
1 ‒ число полюсов (2, 4, 6, 8);
2 ‒ климатическое исполнение и категория размещения по ГОСТ 15150-69.

Основные технические характеристики

‒ привязка мощности и установочных размеров стандарту ГОСТ Р 51689-2000;
‒ степень защиты IP54, IP55 по ГОСТ 17494-87;
‒ изоляция класса нагревостойкости F по ГОСТ 8865-93;
‒ исполнение электродвигателей по способу монтажа IM1081, IM1082, IM2081, IM2082, IM2181, IM2182, IM3081, IM3082, IM3681, IM3682 по ГОСТ 2479-79;
‒ климатическое исполнение У3; Т2 по ГОСТ 15150-69.

Габаритные размеры

Двигатель

Кол-во

полюсов

Габаритные размеры (мм)

l30

h31

d24

l10

l31

d10

d20

d22

d25

b10

l21

l20

h10

АИР 100S2, S4

2, 4

376

227

250

112

215

180

160

100

Характеристики

Вес агрегата	38
Мощность	4
Обороты двигателя	3000
Напряжение (В)	220/380
КПД	84.2
Режим работы	S1
Климатическое исполнение	У3
Класс изоляции	F
Степень защиты (IP)	55,54
Габариты агрегата,(мм)	420x250x265
Объем (м3)	0,027
Аналоги	5АИ100S2, А100S2, 5А100S2, АДМ100S2
Номинальный ток ,А	8.2
Способ монтажа, (IM)	1081, 3081, 3681, 2181, 2081
Тип двигателя	Общепромышленный
