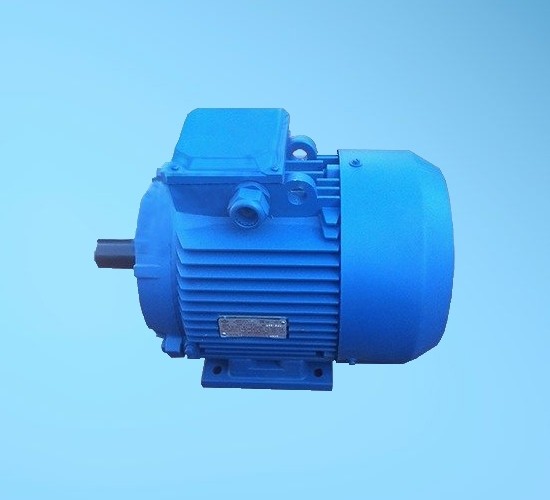

А90L4 - это общепромышленный трехфазный электродвигатель переменного тока. Электродвигатель состоит из ротора, который находится во внутренней части двигателя и является непосредственно вращающей частью электродвигателя, и статора, который неподвижен и представляет собой корпус эл.двигателя, внутри неё имеются специальные пазы, куда пофазно уложены витки обмоток (статорная обмотка).

Габариты и присоединительные размеры

Тип

Число

полюсов

Размеры, мм

Iзо

Iзз

H₃₁

D₃₁

I₁

l₂

I₁₀

I₁₁

I₃₁

D₁

D₂

D₁₀

B₁

B₂

B₁₀

B₁₁

B₃₁

h₅

h₆

H₁₀

А90L

350

392

217

175

125

155

140

174

21,5

Характеристики

Вес агрегата	25
Мощность	2.2
Обороты двигателя	1500
Напряжение (В)	380
Режим работы	S1
Климатическое исполнение	УХЛ3
Класс изоляции	F
Диаметр вала,мм	24
Номинальный ток ,А	5,3
Способ монтажа, (IM)	IM1001
Тип двигателя	Общепромышленный
Габариты упаковки (дли;шир;выс) (мм)	350;175;217
