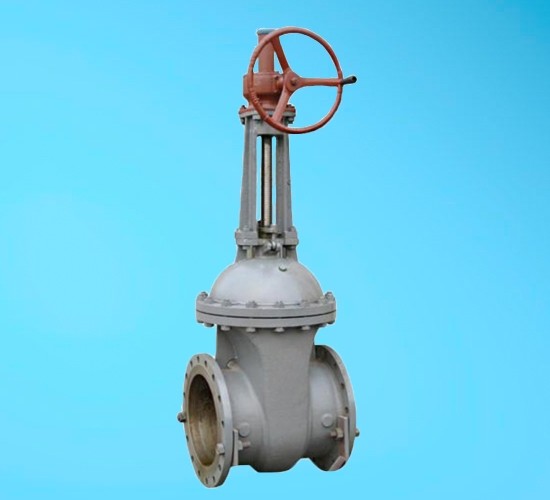

Задвижка 30с564нж ДУ 300

Назначение задвижки 30с564нж Ду300

Задвижка 30с564нж Ду300 — клиновая фланцевая задвижка для открытия или перекрытия прохода трубопровода. Шпиндель выдвижной. Задвижка имеет ручное управление.

Условный проход модели — Ду300. Номинальное давление — 2,5 МПа.

Где применяется задвижка 30с564нж Ду300

Модель устанавливают в качестве запорного устройства:

• На трубопроводах воды.
• На паропроводах.
• На трубопроводах природного газа.
• На трубопроводах нефтепродуктов.
• На трубопроводах нефти.

Рабочая среда: вода, пар, масло, нефть, жидкие неагрессивные нефтепродукты, неагрессивный природный газ, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие.

Применимость к конкретной среде проверяют по её составу и совместимости с материалами деталей. Давление и температура системы должны соответствовать выбранному исполнению.

Конструктивные особенности задвижки 30с564нж Ду300

Тип затвора: клиновый. При закрытии клин перекрывает проход между уплотнительными поверхностями корпуса; при открытии проход освобождается для движения среды. Уплотнение шпинделя сальниковое. Вращение резьбовой втулки преобразуется в поступательное перемещение шпинделя и клина, открывая или закрывая проходное сечение. Присоединение к трубопроводу: фланец. Фланцевое соединение позволяет отсоединить изделие при обслуживании или замене без резки трубы. Управление: ручное (маховик).

Монтаж задвижки 30с564нж Ду300

Перед установкой очистите трубопровод от загрязнений. Не передавайте на корпус изделия нагрузки от трубопровода. При подготовке места установки учитывайте размеры и массу модели: строительная длина 500 мм, масса 470 кг. Обеспечьте доступ к изделию для осмотра и обслуживания. Монтаж выполняют по эксплуатационной документации выбранного исполнения.

Эксплуатация и обслуживание

Изделие используют как запорное устройство для открытия или перекрытия прохода трубопровода. При эксплуатации необходимо соблюдать допустимые параметры выбранного исполнения.

• Соблюдайте номинальное давление 2,5 МПа.
• Проверяйте плотность соединений и состояние доступных для осмотра деталей.
• Контролируйте плотность сальникового уплотнения.
• Разборку и обслуживание выполняйте после сброса давления.

Маркировка и обозначения задвижки 30с564нж Ду300

При оформлении заявки укажите полное обозначение: Задвижка 30с564нж Ду300.

Ду300 — условный проход 300 мм.

Климатическое исполнение: УХЛ-умеренный и холодный климат.

Чертёж и устройство

1. Корпус Сталь 25Л...35Л
2. Крышка Сталь 25Л...35Л
3. Клин (диски) Сталь 20Х13
4. Шпиндель Сталь 20Х13
5. Гайка шпинделя Сталь 35
6. Гайка Углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5 по ГОСТ 1759.5-87
7. Шпилька, болт Углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5.6 по ГОСТ 1759.5-87
8. Болт откидной Сталь 35
9. Уплотнение между корпусом и крышкой (прокладка, кольцо) Паронит ТРГ
10. Набивка сальника АГИ, ТРГ
11. Маховик Сталь 25Л
12. Редуктор Редуктор конический или цилиндрический
13. Подшипник Шариковый упорный
14. Наплавка на кольце в корпусе Сталь 07Х25Н13
15. Наплавка на клине Сталь 13Х25Т

Подойдёт ли задвижка 30с564нж Ду300 для вашей системы

Перед заказом сверьте условный проход Ду300, номинальное давление 2,5 МПа. Проверьте совместимость рабочей среды с материалами изделия и способ присоединения. Для помощи с подбором сообщите менеджеру среду, давление и температуру.
