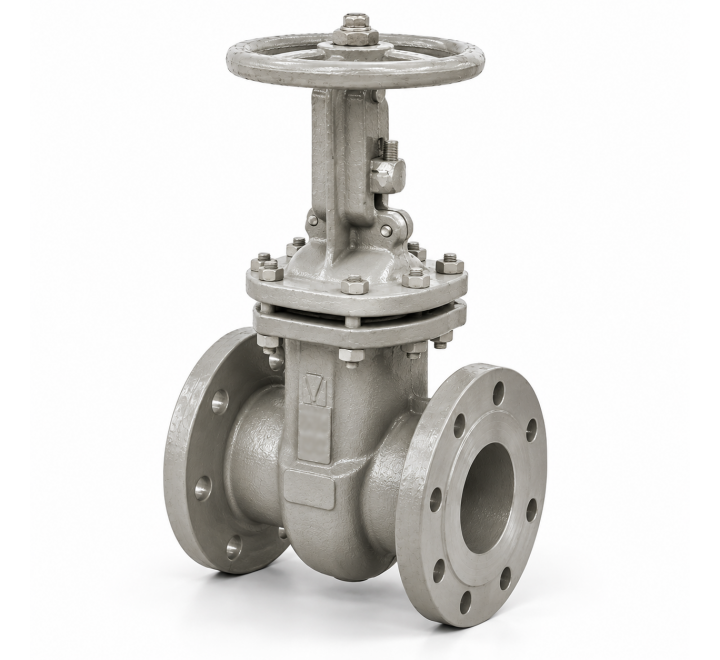

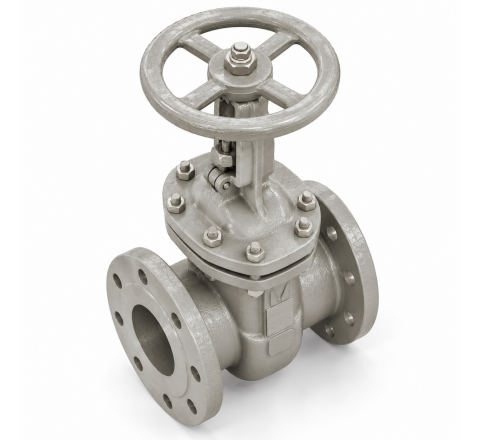

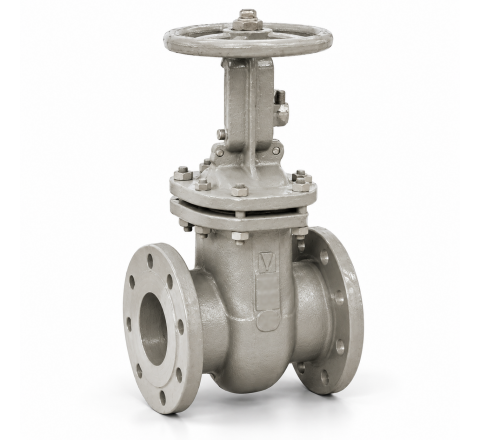

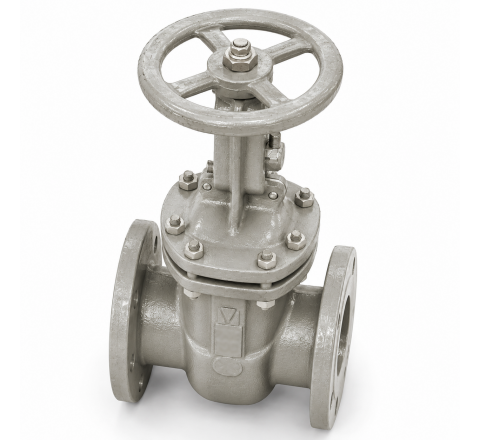

Задвижка 30нж41нж ДУ 200

Добавить отзыв

55 000 руб.

Short Description



Описание

Подробности

                                                                                                   Задвижка 30нж41нж

Задвижка 30нж41нж применяется в качестве запорного устройства на трубопроводах транспортирующих воду, воздух, пар, аммиак, природ­ный газ, нефть, неф­тепродукты, жидкие и газообразнык уг­леводородные сре­ды при максимальном давлении среды 1,6 МПа (16 кгс/см2) и максимальной рабочей температуры до +425 °С. В задвижках 30нж41нж применяется двухдисковый клин. Уплотнение шпинделя - сальниковое.  В верхнем положении затвора шпиндель имеет верхнее уплотнение по конической поверхности в крышке.

Принцип действия задвижки 30нж41нж


При вращении маховика получает вращение резьбовая втулка, преобразующая вращательное движение в поступательное движение шпинделя и клина, тем самым открывая или закрывая проходное сечение.

Условия эксплуатации задвижки 30нж41нж:

  • Температура рабочей среды:  от -60 до +565°С;
  • Рабочая среда: природный газ, вода, пар, аммиак, нефтепродукты;
  • Температура окружающей среды: от - 60 до + 45°С;
  • Направление потока среды: по стрелке на корпусе;

Технические данные 30нж41нж:

  • Привод: ручной;
  • Номинальное давление PN, МПа (кгс/см²): 16;
  • Присоединение к трубопроводу: фланцевое по ГОСТ 12815-80;
  • Регламентирующий документ: ТУ 3741-001-07533604-94;
  • Класс герметичности: «А», «В», «С» по ГОСТ 9544-2005;
  • Климатическое исполнение: «УХЛ1» по ГОСТ 15150-69;

Материалы основных деталей задвижки 30нж41нж:

  • Материал изделия (корпус, диски, крышка, сальник): сталь 12Х18Н9ТЛ;
  • Материал изделия (шпиндель, гайка, ось): сталь 12Х18Н9Т;
  • Материал изделия (набивка сальника): ТРГ;
  • Материал изделия (втулка резьбовая): Лц 40С;

Показатели надежности 30нж41нж:

  • Средний срок службы: 10 лет;
  • Средний ресурс, циклов:  2000;
  • Средняя наработка на отказ, циклов:  400;

    Габаритные и присоединительные размеры задвижки 30нж41нж

    30с41нж



    Материалы основных деталей задвижки 30нж41нж

    1) Корпус Сталь 12Х18Н9ТЛ; 2) Диски Сталь 12Х18Н9ТЛ; 3) Шпиндель 12Х18Н9Т; 4) Прокладка Паронит ПМБ; 5) Крышка 12Х18Н9ТЛ; 6) Гайка 12Х18Н9Т; 7) Шпилька 45Х14Н14В2М; 8) Набивка сальника ТРГ; 9) Сальник Сталь 12Х18Н9ТЛ; 10) Гайка Сталь 12Х18Н9Т; 11) Болт откидной Сталь 45Х14Н14В2М; 12) Втулка резьбовая Лц 40С; 13) Маховик Сталь 20ГЛ; 14) Контргайка Сталь 35Х; 15) Шпонка Сталь 40Х; 16) Ось 2Х18Н9Т. Допускается изготовление деталей и уплотнительных поверхностей из других материалов, по свойствам не уступающим указанным выше.

Характеристики

Характеристики

Диаметр условный,мм 200
Рабочая среда Вода, Газ, Масла, нефть, Пар
Температура среды, °C - 60 до + 565
Рабочее давление, МПа 1,6
Способ крепления Ф
Масса, кг 124
Строительная длина, мм 330
