Насос двустороннего входа 1Д630-125а

Насос 1Д630-125а

При помощи насосов 1Д630-125а перекачивают чистую воду, а также прочие жидкости (химически активные и нетоксичные). Эти насосы можно использовать  в сейсмически опасных районах (до 7 баллов). Показатель плотности рабочей жидкости –  до 1100 кг/м3, при t не больше чем 95°С. Размер твердых частиц не может превышать 0,2 мм, а твердость 6,5 ГПа. Насосные агрегаты относятся к категории восстанавливаемых изделий.

Насосы 1Д630-125а  используются в системах:

  • горячего и холодного водоснабжения;
  • охлаждения в металлургии;
  • тушения пожаров на различных объектах (жилых, общественных, производственных);
  • водозаборов;
  • перекачивания воды на предприятиях теплоэнергетики.

УСЛОВНОЕ ОБОЗНАЧЕНИЕ:

Например: 1Д200-90 а-т-А-Е-У 2, где :

1 - порядковый номер модификации насоса
Д - насос двустороннего входа
200 - подача, м3/ч (в номинальном режиме при номинальной частоте вращения, для основного исполнения по диаметру рабочего колеса)
90 - напор, м (в номинальном режиме при номинальной частоте вращения, для основного исполнения по диаметру рабочего колеса)
а - индекс обточки рабочего колеса : а, б –уменьшенные диаметры рабочего колеса, м - увеличенный.
т - тип уплотнения вала: без обозначения – двойной сальник, т – одинарное торцовое уплотнение. По требованию потребителя возможна установка двойного торцового уплотнения типа «тандем» или одинарного со вспомогательным.
А - исполнение по материалу проточной части (детали корпуса/рабочее колесо): без обозначения – серый чугун (СЧ 25), пкп - серый чугун с противокоррозионным покрытием проточной части корпуса и крышки; А- углеродистая сталь (сталь 25Л), К- хромоникелевая сталь типа 12Х18Н9Т; Б - рабочее колесо из бронзы
Е - индекс исполнения: Е - для насосов (агрегатов), предназначенных для эксплуатации во взрывоопасных - и пожароопасных производствах, без обозначения – для насосов (агрегатов), не предназначенных для эксплуатации во взрывоопасных и пожароопасных производствах;
У2 - климатическое исполнение и категория размещения.

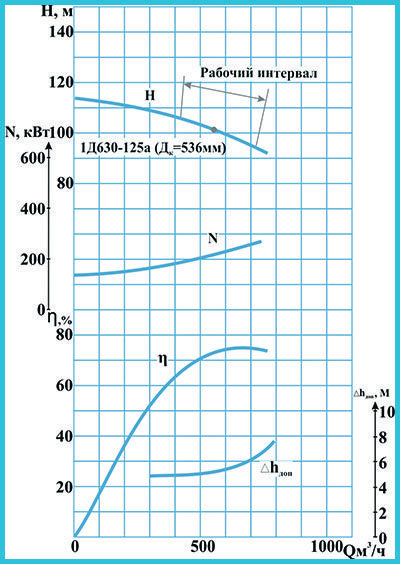

График рабочих зависимостей 1Д630-125а

Схема насоса 1Д630-125а

Конструктивные особенности насоса 1Д630-125а

Центробежный двустороннего входа насос 1Д630-125а относится к группе одноступенчатых горизонтальных агрегатов. Конструктивно они состоят из электродвигателя и непосредственно  насоса. Их монтаж производится на общую сварную раму. Эти узлы соединяются между собой при помощи муфты. Корпус насоса – отливка, изготовленная из чугуна или стали с горизонтальным  разъемом. Подвод жидкости к рабочему колесу двусторонний полуспиральный.

Насосные патрубки (нагнетательный и всасывающий) устанавливаются в нижней части корпуса, имеют разностороннюю направленность. Это позволяет осуществлять ремонт без демонтажа электрического двигателя и трубопроводов. В верхней части корпуса имеется резьбовое отверстие, предназначенное для подсоединения вакуумного насоса. Его размер М16х1,5.

Дополнительная информация

Дополнительная информация

promo Нет
n Частота вращен. (об/мин) 1500
H Напор (м) 101
Q Подача (м3/ч) 550
Исполнение по монтажу горизонтальный
Температура рабочей жидкости: от С до С до 95 С
Плотность: не более кг/куб. м 1100
Объемная концентрация твердых фракций: не более % 0,05%
Содержание твердых фракций размером: не более мм 0,2мм
Вес агрегата 2980
