Насос 1Д315-71а

Добавить отзыв

52 000 руб.

Short Description

-
52 000 руб.

Описание

Подробности

Насос двустороннего входа 1Д315-71а

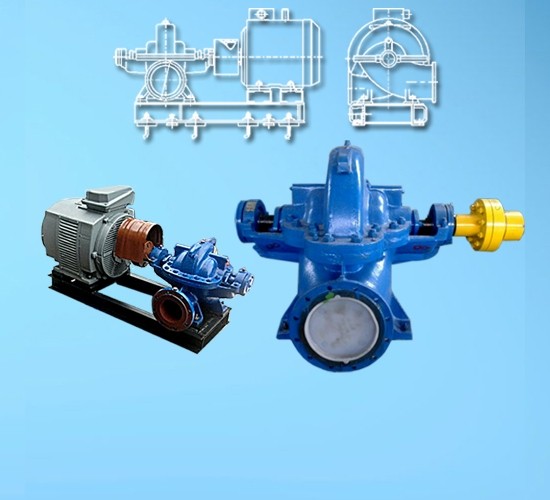

Насос 1Д315-71а

Насос типа Д – центробежный двустороннего входа, горизонтальный одноступенчатый с двусторонним полуспиральным подводом жидкости к рабочему колесу двустороннего входа и спиральным отводом.

Насос действует по принципу преобразования механической энергии привода в гидравлическую энергию жидкости за счет гидродинамического воздействия лопастной системы рабочего колеса, подвода и отвода.

Насос 1Д315-71а из-за наличия двустороннего рабочего колеса и двустороннего подвода жидкости имеют хорошую всасывающую способность и кавитационные качества.

Предназначение насоса 1Д315-71а

Предназначен для перекачивания воды и химически активных нетоксичных жидкостей (водородный показатель рН от 4 до 12), нефти, продуктов ее переработки с кинематической вязкостью до 10 - 4 м2/с и жидкостей с содержанием механических примесей не более 1% и с размером твердых частиц не более 0,2 мм.

Насос 1Д315-71а предназначен для водного хозяйства и жкх (водозабор, водоснабжение), для нефтегазовой отрасли, для теплоэнергетики, а также для металлургии, горнодобывающей промышленности и пожаротушения.

Особенности конструкции насоса 1Д315-71а

Материал основных деталей насоса 1Д315-71а:  чугун СЧ 20 или СЧ 25; вала - сталь 45.

Корпус насоса имеет разъем в горизонтальной плоскости. Расположение всасывающего и напорного патрубка в нижней части корпуса насоса позволяет проводить ремонт без отключения труб и демонтажа двигателя. Двигатель приводит в действие ротор насоса через упругую втулочно-пальцевую муфту. Опорами ротора имеются радиальные или радиально-упорные подшипники. Рабочее колесо двустороннего входа, что обеспечивает равновесие осевых сил. Двойные сальниковые уплотнения надежно предотвращают протекание по валу.

Условное обозначение насосов:

Например: 1Д200-90 а-т-А-Е-У 2, где :

1 - порядковый номер модификации насоса
Д - насос двустороннего входа
200 - подача, м3/ч (в номинальном режиме при номинальной частоте вращения, для основного исполнения по диаметру рабочего колеса)
90 - напор, м (в номинальном режиме при номинальной частоте вращения, для основного исполнения по диаметру рабочего колеса)
а - индекс обточки рабочего колеса : а, б –уменьшенные диаметры рабочего колеса, м - увеличенный.
т - тип уплотнения вала: без обозначения – двойной сальник, т – одинарное торцовое уплотнение. По требованию потребителя возможна установка двойного торцового уплотнения типа «тандем» или одинарного со вспомогательным.
А - исполнение по материалу проточной части (детали корпуса/рабочее колесо): без обозначения – серый чугун (СЧ 25), пкп - серый чугун с противокоррозионным покрытием проточной части корпуса и крышки; А- углеродистая сталь (сталь 25Л), К- хромоникелевая сталь типа 12Х18Н9Т; Б - рабочее колесо из бронзы
Е - индекс исполнения: Е - для насосов (агрегатов), предназначенных для эксплуатации во взрывоопасных - и пожароопасных производствах, без обозначения – для насосов (агрегатов), не предназначенных для эксплуатации во взрывоопасных и пожароопасных производствах;
У2 - климатическое исполнение и категория размещения.

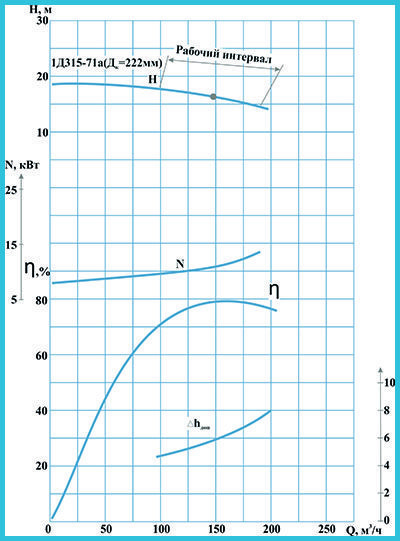

График рабочих зависимостей 1Д315-71а

Габаритные и присоединительные размеры насоса 1Д315-71а

Марка насоса Размеры в мм
L L1 l l1 l2 l3 l4 l5 В B1 Н H1 Н2 Н3 А1 А2 А3 h
1Д315-71 766 420 З35 165 370 220 250 100 600 300 520 290 170 170 270 З20 200 З9
Марка насоса Размеры в мм Р, МПа Масса, кг
D D1 D2 D3 D4 D5 D6 D7 d d1 d2 d3 n n1 b Вх /вых
1Д 315-71 315 280 258 200 280 240 212 150 18 22 24 З6 8 8 10 0,6/1.0 190

Дополнительная информация

Дополнительная информация

promo Нет
n Частота вращен. (об/мин) 3000
H Напор (м) 62
Q Подача (м3/ч) 300
Исполнение по монтажу горизонтальный
Температура рабочей жидкости: от С до С до 95 С
Плотность: не более кг/куб. м 1100
Объемная концентрация твердых фракций: не более % 0,05%
Содержание твердых фракций размером: не более мм 0,2мм
Кавитационный запас 7 м
Материал проточной части Серый чугун СЧ 20
Габариты насоса,(мм) 766х600х520
Вес агрегата 861
Потребляемая мощность, (кВт) 80
Вес насоса,(кг) 190
