Насос секционный ЦНСМ105-98

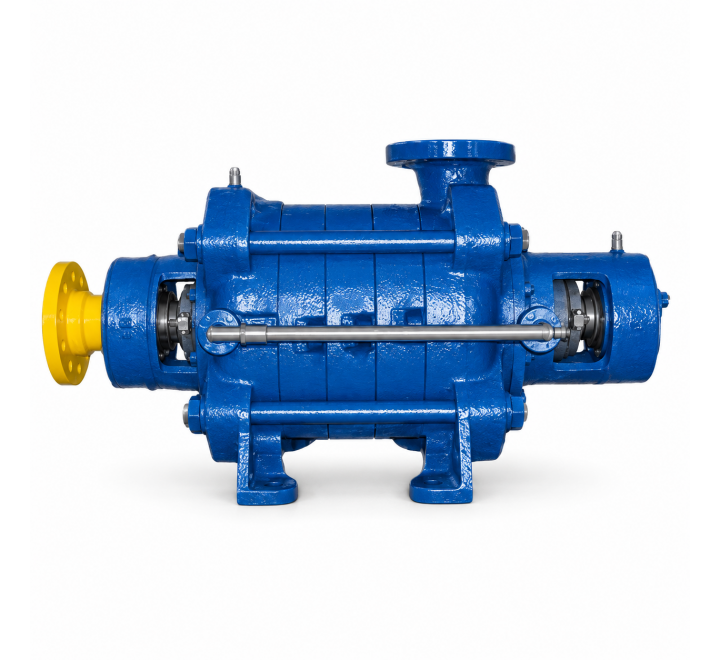

Насос ЦНСМ105-98
Насосы ЦНСМ предназначены для работы в масляной системе турбогенераторов, для подачи масла в уплотняющие подшипники на период пуска, остановки и работы турбогенератора.
Перекачиваемая жидкость:
Рабочая жидкость масло турбинное Т22. Вязкость кинематическая 20-23 сСТ при температуре масла 50°С, плотность 0,9 г/см3 при температуре масла 20°С. Необходимое давление на входе не менее 0.015МПа (0,15 кгс/см2) при температуре масла 60°С.
Условные обозначения:
Например:
ЦНС 13-70 УХЛ3
где ЦНС - центробежный насос секционный;
м - предназначен для перекачивания турбинного масла;
13 - номинальная подача, м3/час;
70 - номинальный напор, м;
Условные обозначения, принятые на графических характеристиках:
Q - подача, м3/час;
H - напор, м;
N - максимальная потребляемая мощность, кВт;
n - частота вращения, об/мин; - КПД, %;
- допускаемый кавитационный запас;
Разрез насоса ЦНСМ105-98
Габаритный чертеж насоса ЦНСМ105-98
Габаритный чертеж агрегата ЦНСМ105-98
Оплата и Доставка в Москве
Характеристики
Характеристики
Q Подача (м3/ч) | 105 |
---|---|
H Напор (м) | 98 |
Мощность | 55 |
n Частота вращен. (об/мин) | 3000 |
Потребляемая мощность, (кВт) | 45 |
Исполнение по монтажу | горизонтальный |
Габариты агрегата,(мм) | 1893х620х920 |
Температура рабочей жидкости: от С до С | 50-55 |
Плотность: не более кг/куб. м | 900 |
Вязкость: не более кв.м/с | 20-25сСТ |
Объемная концентрация твердых фракций: не более % | 0,2 |
Содержание твердых фракций размером: не более мм | 0,2 |
Кавитационный запас | 6м |
Материал проточной части | Серый чугун СЧ 20 |
Габариты насоса,(мм) | 1075х640х620 |
Вес агрегата | 1250 |
Вес насоса,(кг) | 480 |
Габариты упаковки (дли;шир;выс) (мм) | 1893;620;920 |
