2Д

Сортируется по возрастанию. Установить по убыванию

3 шт.

Описание Q Подача
(м3/ч)
H Напор
(м)
n Частота
(об/мин)
N Мощность э/д
(кВт)
Масса
(кг)
Габариты
L х B х X (мм)
Есть в наличии
565 000 руб.
2000 21 1000 37взр 3150 3040х1350х1260
Есть в наличии
565 000 руб.
1850 19 1000 9.6 3100 2895х1350х1260
Есть в наличии
565 000 руб.
1700 17 1000 3050 2895х1350х1260

Сортируется по возрастанию. Установить по убыванию

3 шт.

Насосы 2Д

Насосы двустороннего входа 2Д используются для транспортировки воды, а также иных жидкостей, не проявляющих химической активности и не являющихся токсичными. Температура жидкости, перекачиваемой с помощью насоса 2Д, может варьироваться от -40 до +95ºС, ее плотность может достигать 1100 кг/м3, а вязкость – 60 сСт. Твердые включения, содержащиеся в транспортируемой жидкости, должны иметь размер не больше 0,2 мм, их микротвердость не должна превышать 6,5 ГПа. Максимальная допустимая массовая концентрация таких частиц – 0,05%.

Транспортировка пожаро- и взрывоопасных жидкостей с помощью насосов двустороннего входа 2Д не допускается.

Предлагаемые насосы находят применение в системах холодного и горячего водоснабжения, включаются в состав систем теплоснабжения. Их можно эксплуатировать на нефтяных месторождениях для перекачивания пластовой жидкости, в системах тушения пожаров в морских портах – для транспортировки морской воды, на объектах энергетики, в том числе на АЭС – для подачи технической воды. Насосы 2Д применяются в металлургии, на предприятиях химической и ряда других отраслей промышленности.

Производители предлагают насосы двустороннего входа 2Д с рабочими колесами разных диаметров, что дает возможность подобрать модификацию, точно соответствующую условиям эксплуатации. Заслуживают внимания надежность и долговечность этих насосов, объясняющиеся, в частности, исполнением проточной части в форме двойной спирали для уменьшения нагрузки на подшипники.

Особенности конструкции

Насосы 2Д относятся к категории центробежных одноступенчатых горизонтальных устройств. Подвод жидкости к ним – полуспиральный двусторонний, отвод – спиральный.

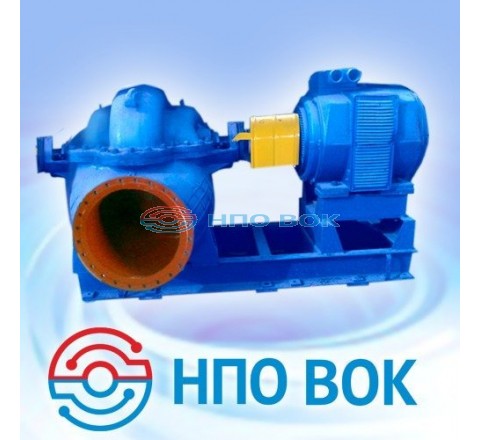

Насосный агрегат состоит из самого насоса двустороннего входа и электродвигателя. Эти модули зафиксированы на общей раме и сопряжены посредством муфты.

Патрубки насоса 2Д – нагнетательный и всасывающий – находятся в его нижней части и ориентированы в разные стороны. Такое решение позволяет обслуживать агрегат, не снимая двигатель и не отсоединяя трубы.

Осевые силы, возникающие при вращении рабочего колеса, уравновешиваются благодаря использованию двустороннего входа. Силы, оставшиеся неуравновешенными, воспринимаются подшипниками – радиально-упорными или радиальными.

Расшифровка маркировки

Число 2, с которого начинается маркировка, представляет собой порядковый номер модернизации устройства.

Буква «Д» указывает на то, что предлагаемые агрегаты являются насосами двустороннего входа.

Первое число в маркировке является значением подачи насоса 2Д, выраженным в м3/ч.

Второе число представляет собой значение напора, выраженное в м.

Следующая буква в маркировке является индексом обточки колеса. Буквы «а» и «б» указывают на уменьшенный диаметр этой детали, буква «м» – на увеличенный диаметр.

Если на следующей позиции в маркировке насоса 2Д стоит буква «т», устройство оснащено одинарным торцовым уплотнением. Отсутствие этой буквы указывает на использование двойного сальника.

Следующая буква или аббревиатура указывает на материал проточной части. Буква «А» информирует об использовании углеродистой стали 25Л, «Б» – бронзы, «Х» – хромоникелевой стали, аббревиатура «пкп» – серого чугуна в сочетании с противокоррозионным покрытием. Отсутствие буквы или аббревиатуры указывает на использование серого чугуна марки СЧ25.
