Насос Д200-36а

Добавить отзыв

Обычная цена: 77 000 руб.

Special Price 70 000 руб.

Short Description

-

* Обязательные поля

Обычная цена: 77 000 руб.

Special Price 70 000 руб.

Описание

Подробности

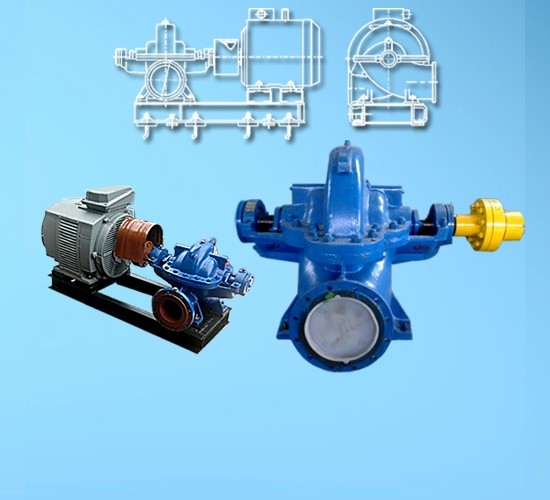

Насос двустороннего входа Д200-36а

Насос Д200-36а

Насос типа Д – центробежный двустороннего входа, горизонтальный одноступенчатый с двусторонним полуспиральным подводом жидкости к рабочему колесу двустороннего входа и спиральным отводом.

Насос действует по принципу преобразования механической энергии привода в гидравлическую энергию жидкости за счет гидродинамического воздействия лопастной системы рабочего колеса, подвода и отвода.

Насос Д200-36а из-за наличия двустороннего рабочего колеса и двустороннего подвода жидкости имеют хорошую всасывающую способность и кавитационные качества.

Предназначение насоса Д200-36а

Предназначен для перекачивания воды и химически активных нетоксичных жидкостей (водородный показатель рН от 4 до 12), нефти, продуктов ее переработки с кинематической вязкостью до 10 - 4 м2/с и жидкостей с содержанием механических примесей не более 1% и с размером твердых частиц не более 0,2 мм.

Насос Д200-36а предназначен для водного хозяйства и жкх (водозабор, водоснабжение), для нефтегазовой отрасли, для теплоэнергетики, а также для металлургии, горнодобывающей промышленности и пожаротушения.

Особенности конструкции насоса Д200-36а

Материал основных деталей насоса Д200-36а:  чугун СЧ 20 или СЧ 25; вала - сталь 45.

Корпус насоса имеет разъем в горизонтальной плоскости. Расположение всасывающего и напорного патрубка в нижней части корпуса насоса позволяет проводить ремонт без отключения труб и демонтажа двигателя. Двигатель приводит в действие ротор насоса через упругую втулочно-пальцевую муфту. Опорами ротора имеются радиальные или радиально-упорные подшипники. Рабочее колесо двустороннего входа, что обеспечивает равновесие осевых сил. Двойные сальниковые уплотнения надежно предотвращают протекание по валу.

Насосы для воды горизонтального двустороннего входа Д200-36а - это насосные станции городского,промышленного и сельскохозяйственного водоснабжения. А так же используются для орошения и осушения полей,в системах ирригации и других областях промышленности.

Насосы типа 1Д изготавливаются из прочных материалов. Насосный агрегат состоит из насоса и приводного двигателя, установленных на общей сварной фундаментной раме и соединенных между собой при помощи упругой втулочно-пальцевой муфты, расчитанной на соответствующие моменты. Д200-36а обладает высоким КПД и хорошей всасывающей способностью.

УСЛОВНОЕ ОБОЗНАЧЕНИЕ:

Например: 1Д200-90 а-т-А-Е-У 2, где :

1 - порядковый номер модификации насоса
Д - насос двустороннего входа
200 - подача, м3/ч (в номинальном режиме при номинальной частоте вращения, для основного исполнения по диаметру рабочего колеса)
90 - напор, м (в номинальном режиме при номинальной частоте вращения, для основного исполнения по диаметру рабочего колеса)
а - индекс обточки рабочего колеса : а, б –уменьшенные диаметры рабочего колеса, м - увеличенный.
т - тип уплотнения вала: без обозначения – двойной сальник, т – одинарное торцовое уплотнение. По требованию потребителя возможна установка двойного торцового уплотнения типа «тандем» или одинарного со вспомогательным.
А - исполнение по материалу проточной части (детали корпуса/рабочее колесо): без обозначения – серый чугун (СЧ 25), пкп - серый чугун с противокоррозионным покрытием проточной части корпуса и крышки; А- углеродистая сталь (сталь 25Л), К- хромоникелевая сталь типа 12Х18Н9Т; Б - рабочее колесо из бронзы
Е - индекс исполнения: Е - для насосов (агрегатов), предназначенных для эксплуатации во взрывоопасных - и пожароопасных производствах, без обозначения – для насосов (агрегатов), не предназначенных для эксплуатации во взрывоопасных и пожароопасных производствах;
У2 - климатическое исполнение и категория размещения.

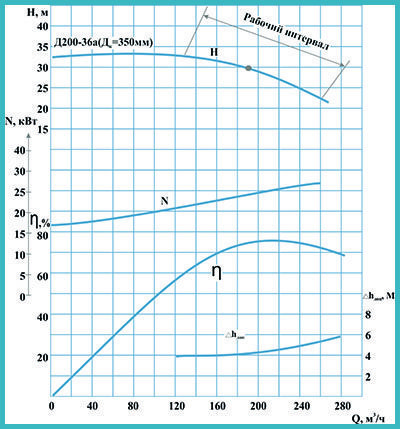

График рабочих зависимостей Д200-36а

Габаритные и присоединительные размеры насоса Д200-36а

марка  насоса Размеры насоса в мм
L L1 l l1 l2 l3 l4 l5 В B1 Н H1 Н2 Н3 А1 А2 А3 h
Насос Д200-36а 830 458 510 З00 З40 160 З40 160 800 373 620 З50 224 162 430 260 260 З5
марка  насоса Размеры насоса  в мм Р, МПа Масса, кг
D D1 D2 D3 D4 D5 D6 D7 d d1 d2 d3 n n1 b Вх /вых
Насос Д 200-36а 260 225 202 150 235 200 178 125 18 18 З2 8 8 10 0,6/0,6 240



Доставка насоса Д200-36а осуществляется железнодорожным и автотранспортом, сборным грузом или контейнером - по желанию заказчика.
Доставка производится любой транспортной компанией указанной заказчиком.
Оплата доставки насоса Д200-36а по факту прибытия груза в адрес заказчика

Дополнительная информация

Дополнительная информация

promo Нет
n Частота вращен. (об/мин) 1450
H Напор (м) 30
Q Подача (м3/ч) 190
Исполнение по монтажу горизонтальный
Температура рабочей жидкости: от С до С до 95 С
Плотность: не более кг/куб. м 1100
Объемная концентрация твердых фракций: не более % 0,05%
Содержание твердых фракций размером: не более мм 0,2 мм
Кавитационный запас 5,3 м
Материал проточной части Серый чугун СЧ 20
Габариты насоса,(мм) 830х800х620
Вес агрегата 630
Потребляемая мощность, (кВт) 27
Вес насоса,(кг) 240
